заказчик
ОАО «МОЭСК» (филиал — Западные электрические сети)
Местоположение
Московская область, Истринский район, подстанция 110/10/6 кВ «Дедово»
Сроки проекта
2013-2018
1
О проекте
В августе 2013 года ОАО «СТГ» подписало контракт с ОАО «МОЭСК» на реконструкцию подстанции 110/10/6 кВ «Дедово» в Истринском районе Московской области. Проект реализован в рамках инвестиционной программы МОЭСК и направлен на повышение надёжности электроснабжения, увеличение выдаваемой мощности и создание условий для подключения новых потребителей. В рамках проекта установлены два силовых трансформатора по 40 МВА с автоматическим регулированием напряжения, выполнена реконструкция открытого распределительного устройства 110 кВ с заменой масляных выключателей на элегазовые, смонтированы системы релейной защиты, автоматики и телемеханики. Также построена вторая цепь ВЛ 110 кВ «Слобода – Дедово» и выполнена замена трансформаторов с увеличением суммарной мощности подстанции. При реализации проекта применялись современные технологии электроэнергетики, включая элегазовые выключатели, автоматическое регулирование напряжения, цифровые системы релейной защиты и автоматики, телемеханизацию подстанции, энергоэффективные трансформаторы с пониженными потерями, модульные решения для ускоренного монтажа и системы цифрового мониторинга состояния оборудования. Строительство велось на действующем энергообъекте без отключения потребителей в условиях растущей нагрузки Истринского района. Дополнительными особенностями проекта стали ограниченная площадь подстанции, высокая плотность застройки, необходимость интеграции нового оборудования в существующую инфраструктуру и строгие экологические требования к эксплуатации энергообъекта в густонаселённой зоне.
ПРОЕКТНЫЕ ДОСТИЖЕНИЯ
Проект обеспечил увеличение мощности ПС «Дедово» в 2,5 раза
40
МВА
Дополнительный трансформатор первого этапа
110/10/6
кВ
Напряжение подстанции
80
МВА
Установленная мощность трансформаторов
3
Ход строительства
Этап 1. Подготовительный (август-декабрь 2013 г.)
Подписан контракт между СТГ и ОАО «МОЭСК», разработана и согласована проектная документация, проведены инженерные изыскания на площадке подстанции, организована строительная площадка с устройством временных дорог и складов, обеспечен завоз строительной техники и материалов, а также согласован график работ с администрацией подстанции и диспетчерскими службами.
Этап 2. Первый этап реконструкции (2014 г.)
Установлен дополнительный трансформатор мощностью 40 МВА для снятия перегрузки в сети, выполнена модернизация части ОРУ 110 кВ с частичной заменой оборудования, проложены кабельные линии и подключён трансформатор, а также проведены индивидуальные испытания нового оборудования.
Этап 3. Второй этап реконструкции (2015-2016 гг.)
Смонтирован второй трансформатор 40 МВА с системой автоматического регулирования напряжения, выведены из эксплуатации два старых трансформатора суммарной мощностью 50 МВА, выполнена полная реконструкция ОРУ 110 кВ, произведена замена масляных выключателей на элегазовые, установлены системы релейной защиты, автоматики и телемеханики, а также выполнено подключение нового оборудования к системам управления и контроля.
Этап 4. Работы ОАО «МОЭСК» в рамках общего проекта (2014-2015 гг.)

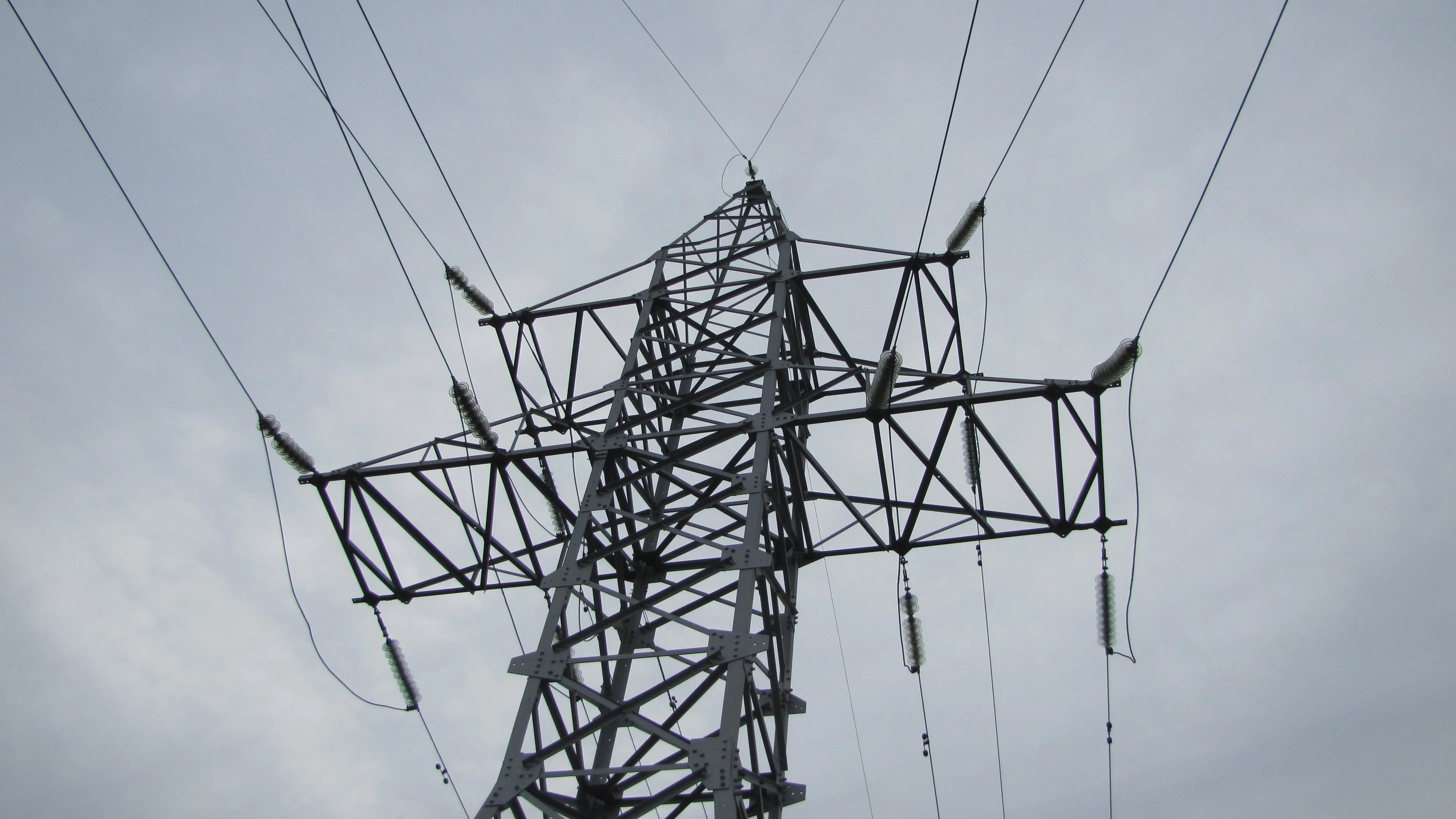

Построена вторая цепь воздушной линии 110 кВ «Слобода – Дедово», выполнена замена трансформаторов Т-1 и Т-2 (80 МВА) на два силовых автотрансформатора по 63 МВА каждый, а также обеспечена интеграция новой ВЛ и трансформаторов в энергосистему.
Этап 5. Пусконаладочные работы (2017 г.)
Проведены индивидуальные испытания трансформаторов, выключателей и распределительных устройств, проверены системы релейной защиты и автоматики, выполнены настройка систем телемеханики и связи, комплексные испытания под нагрузкой, обучен персонал ОАО «МОЭСК» работе с новым оборудованием, а также оформлена исполнительная документация.
Этап 6. Ввод в эксплуатацию (2018 г.)
Проведены комплексные испытания модернизированной ПС, оформлена исполнительная документация и подписан акт сдачи-приёмки выполненных работ, после чего начата штатная эксплуатация подстанции с увеличенной мощностью 126 МВА.
Реконструкция ПС «Дедово» позволила значительно повысить надёжность и качество электроснабжения Истринского района, создать резерв мощности для подключения новых потребителей и внедрить современные энергоэффективные и экологически безопасные технологии.
Подписан контракт между СТГ и ОАО «МОЭСК», разработана и согласована проектная документация, проведены инженерные изыскания на площадке подстанции, организована строительная площадка с устройством временных дорог и складов, обеспечен завоз строительной техники и материалов, а также согласован график работ с администрацией подстанции и диспетчерскими службами.
Этап 2. Первый этап реконструкции (2014 г.)
Установлен дополнительный трансформатор мощностью 40 МВА для снятия перегрузки в сети, выполнена модернизация части ОРУ 110 кВ с частичной заменой оборудования, проложены кабельные линии и подключён трансформатор, а также проведены индивидуальные испытания нового оборудования.
Этап 3. Второй этап реконструкции (2015-2016 гг.)
Смонтирован второй трансформатор 40 МВА с системой автоматического регулирования напряжения, выведены из эксплуатации два старых трансформатора суммарной мощностью 50 МВА, выполнена полная реконструкция ОРУ 110 кВ, произведена замена масляных выключателей на элегазовые, установлены системы релейной защиты, автоматики и телемеханики, а также выполнено подключение нового оборудования к системам управления и контроля.
Этап 4. Работы ОАО «МОЭСК» в рамках общего проекта (2014-2015 гг.)
Построена вторая цепь воздушной линии 110 кВ «Слобода – Дедово», выполнена замена трансформаторов Т-1 и Т-2 (80 МВА) на два силовых автотрансформатора по 63 МВА каждый, а также обеспечена интеграция новой ВЛ и трансформаторов в энергосистему.
Этап 5. Пусконаладочные работы (2017 г.)
Проведены индивидуальные испытания трансформаторов, выключателей и распределительных устройств, проверены системы релейной защиты и автоматики, выполнены настройка систем телемеханики и связи, комплексные испытания под нагрузкой, обучен персонал ОАО «МОЭСК» работе с новым оборудованием, а также оформлена исполнительная документация.
Этап 6. Ввод в эксплуатацию (2018 г.)
Проведены комплексные испытания модернизированной ПС, оформлена исполнительная документация и подписан акт сдачи-приёмки выполненных работ, после чего начата штатная эксплуатация подстанции с увеличенной мощностью 126 МВА.
Реконструкция ПС «Дедово» позволила значительно повысить надёжность и качество электроснабжения Истринского района, создать резерв мощности для подключения новых потребителей и внедрить современные энергоэффективные и экологически безопасные технологии.

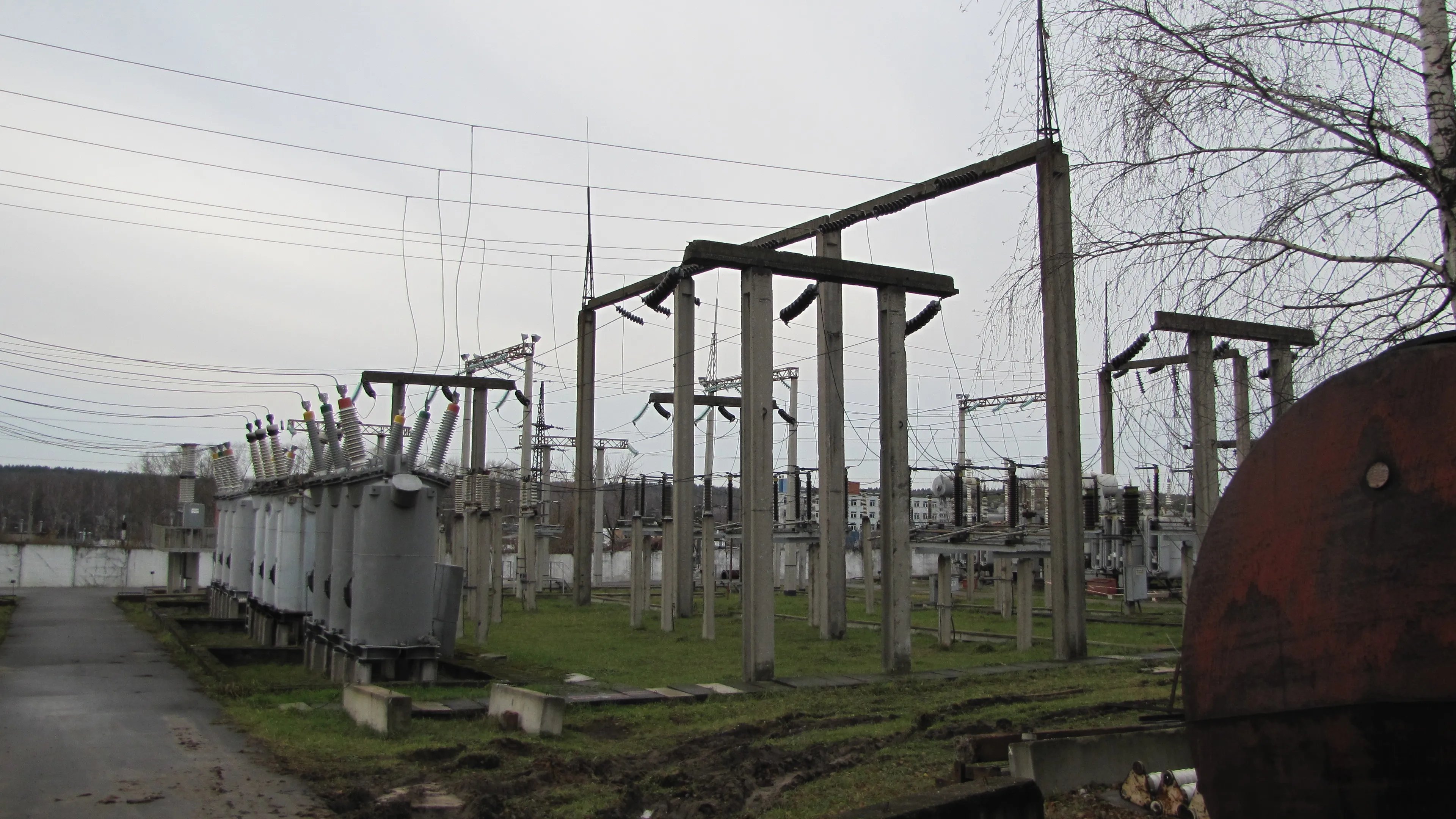

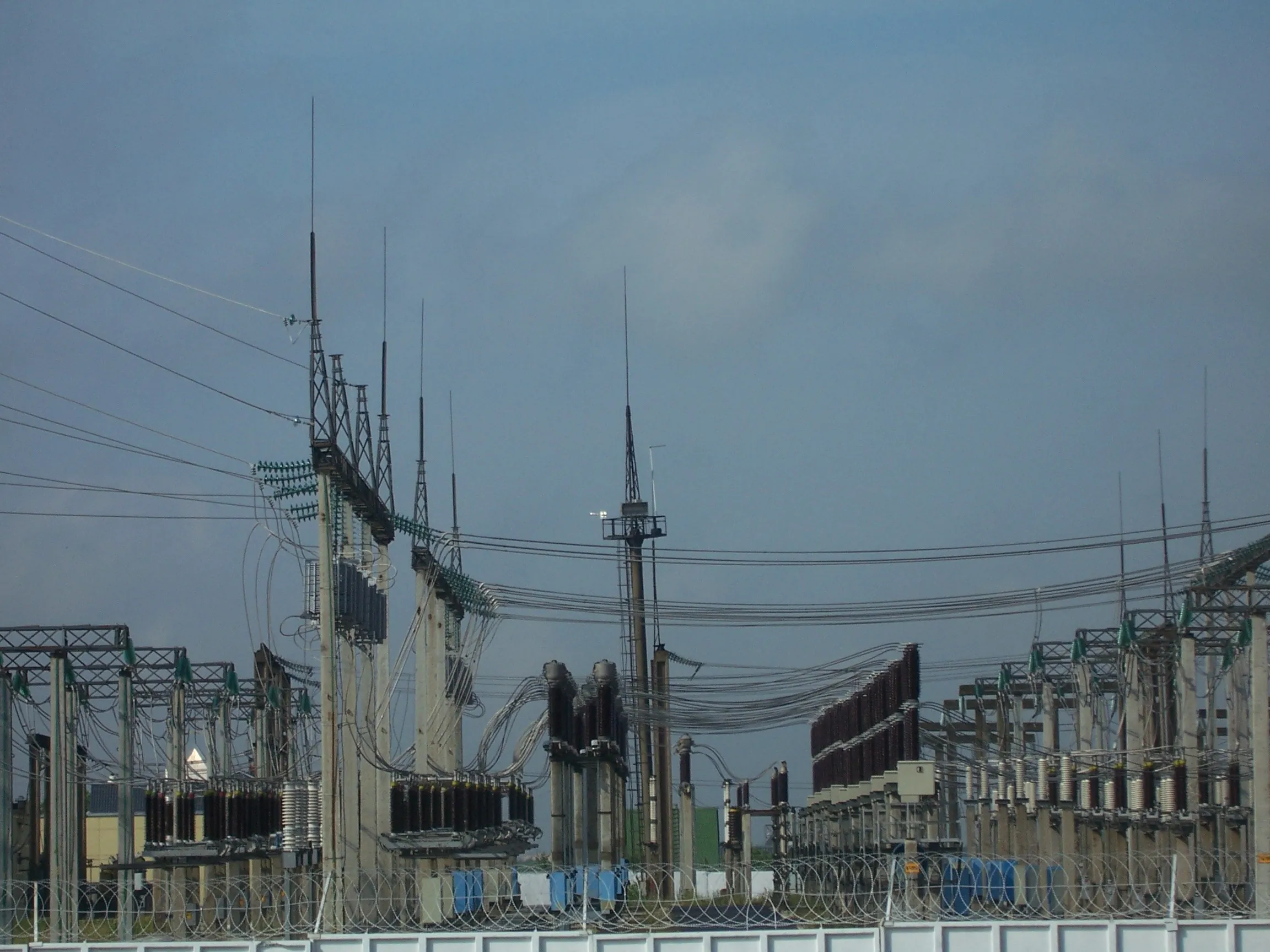

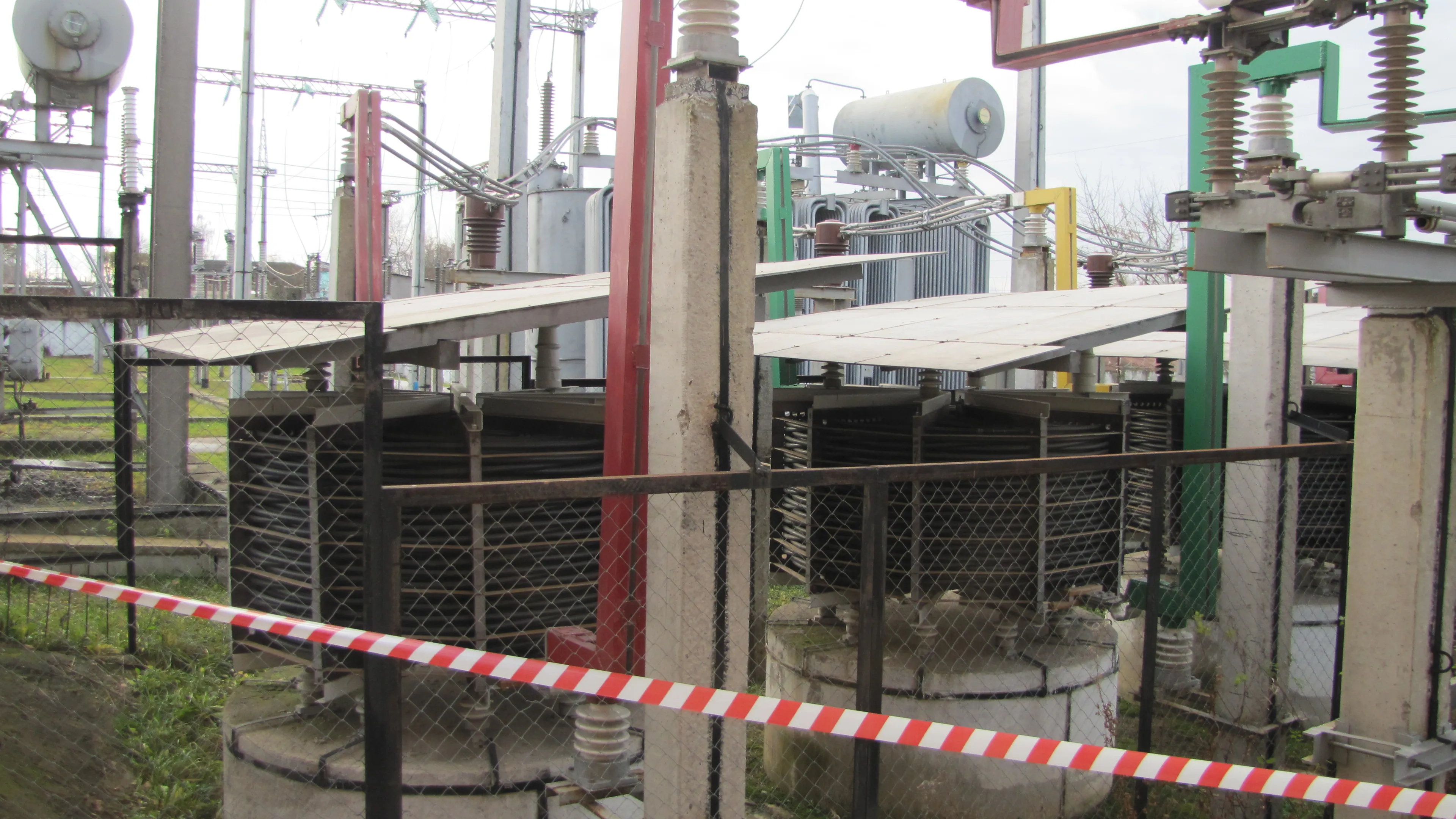

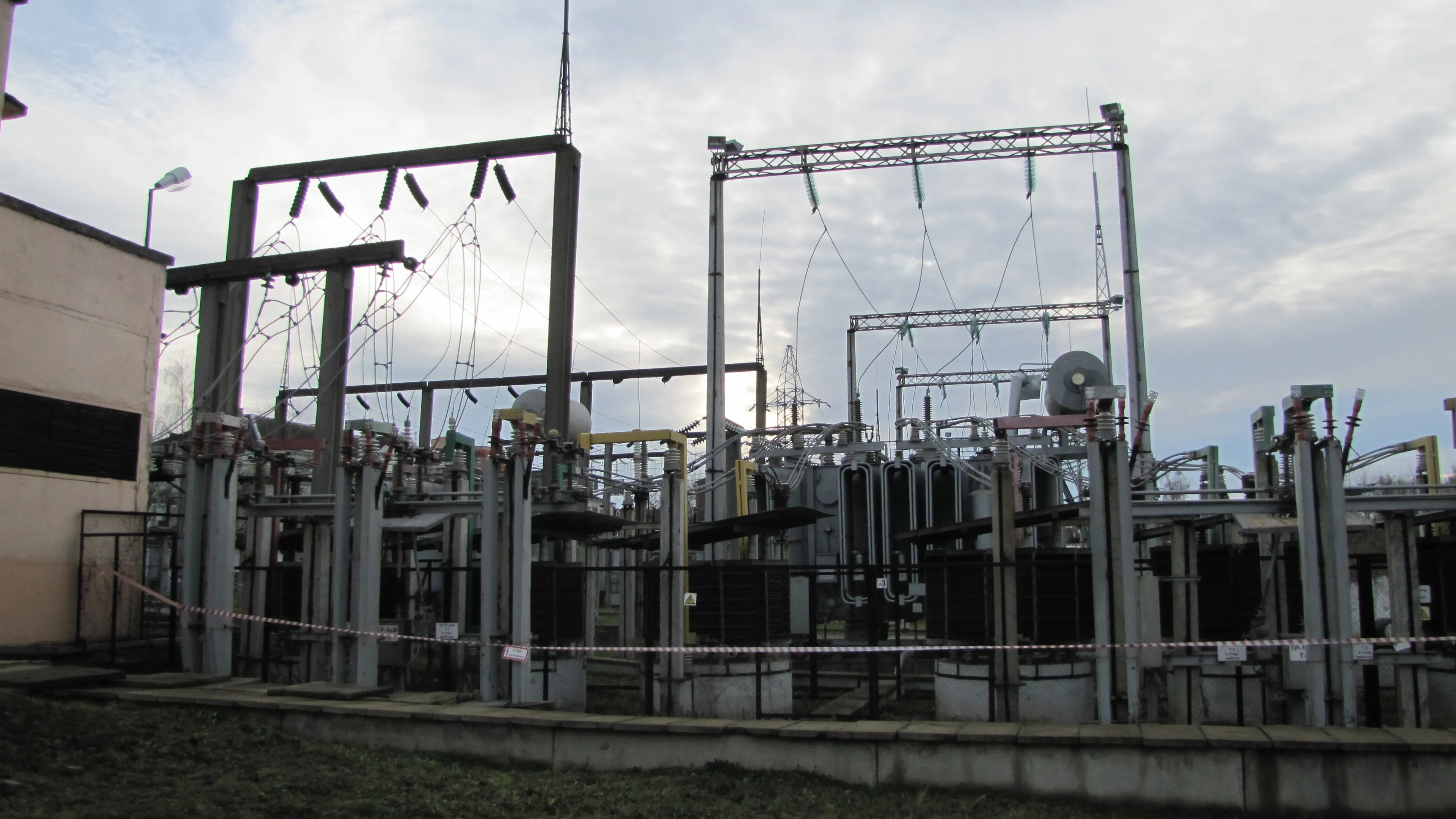

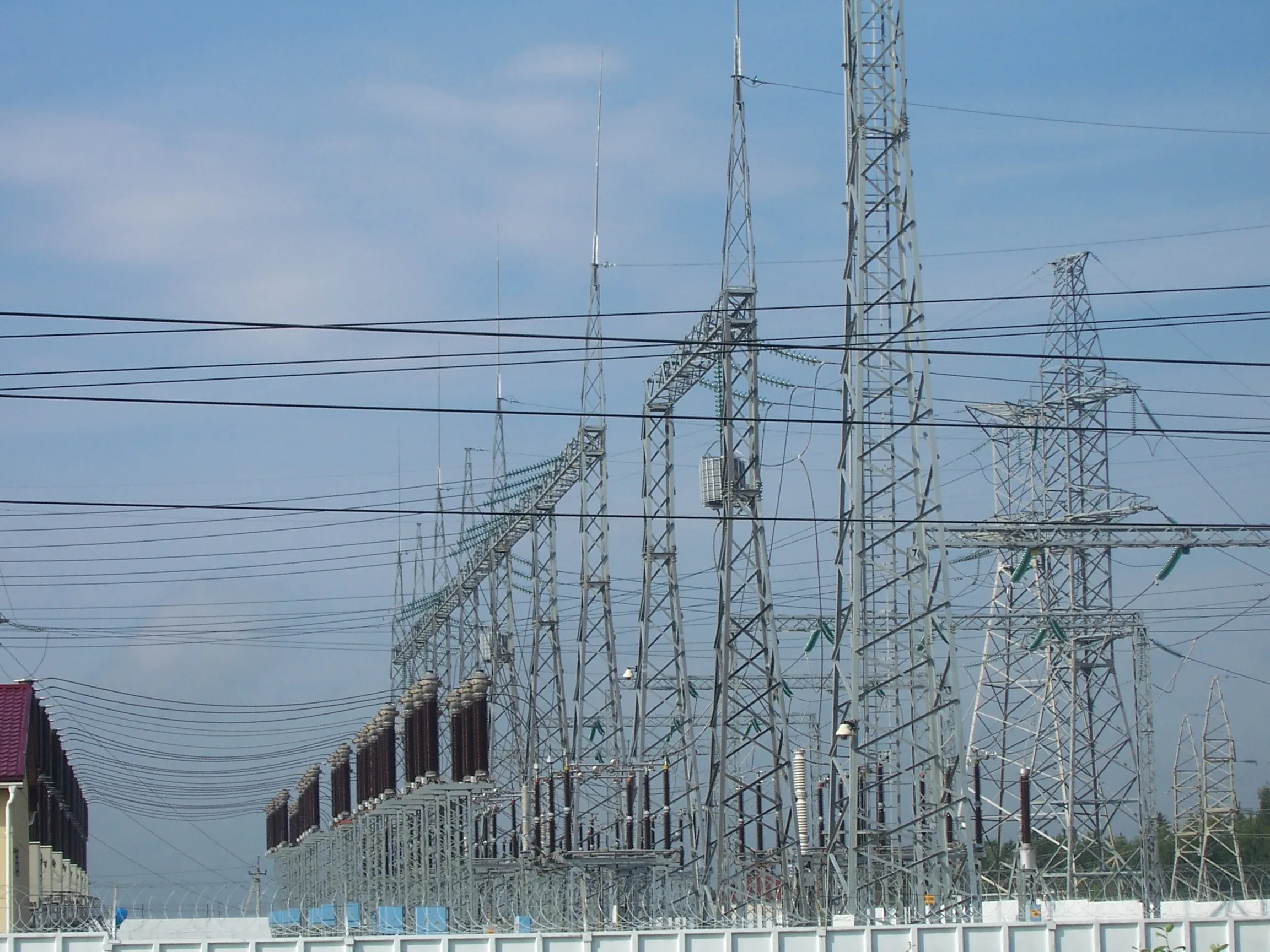

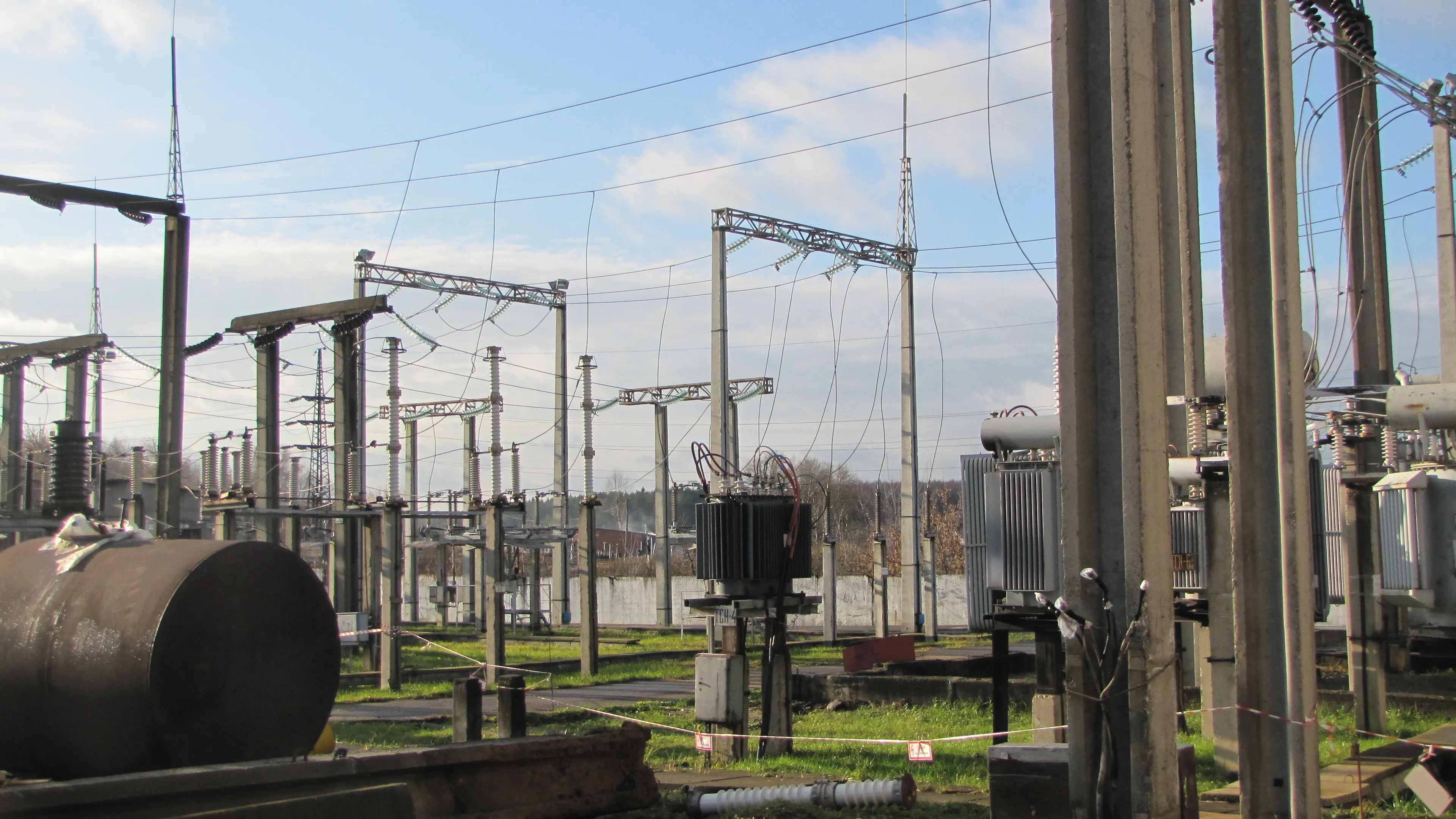

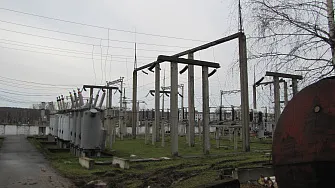

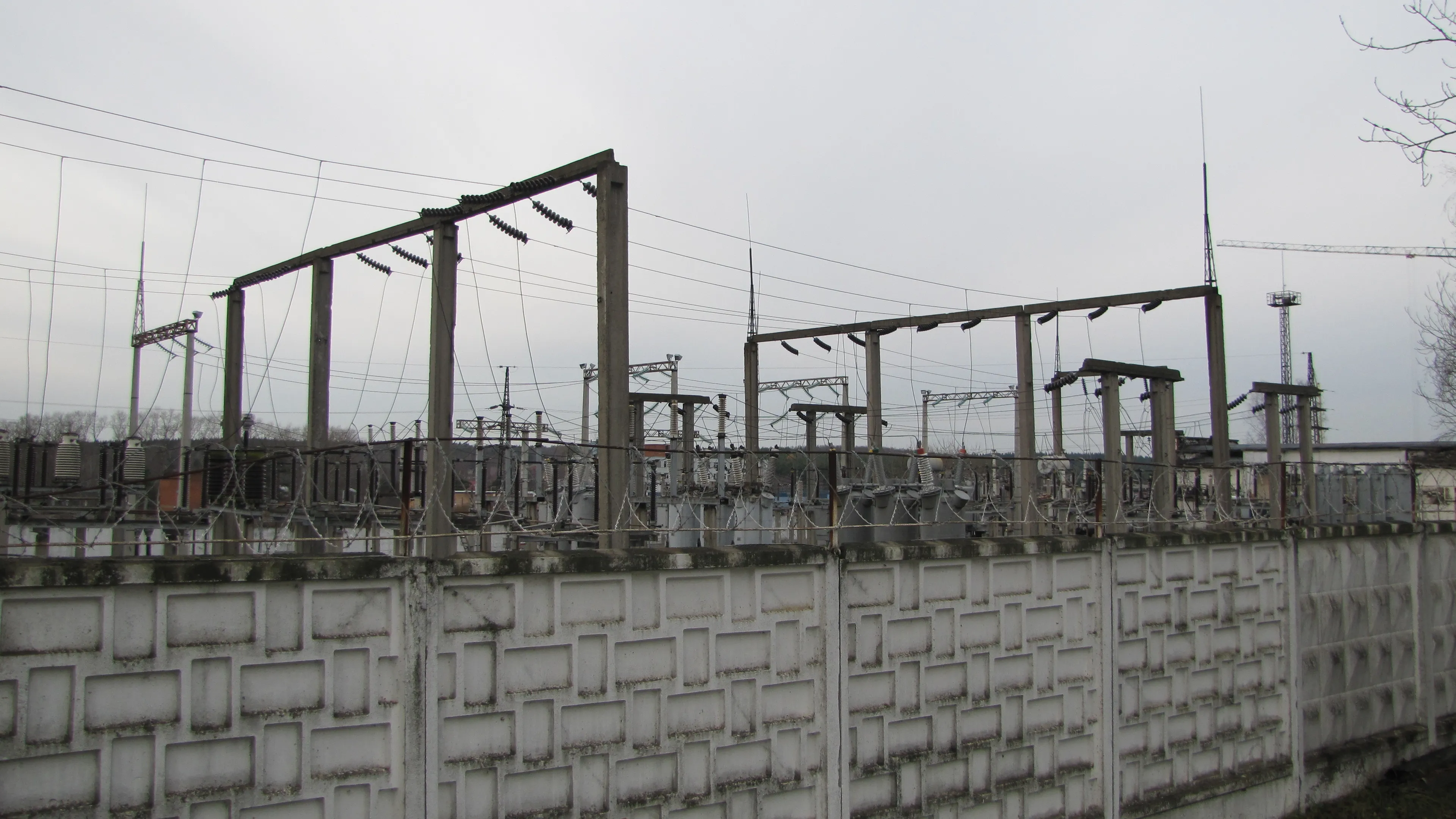

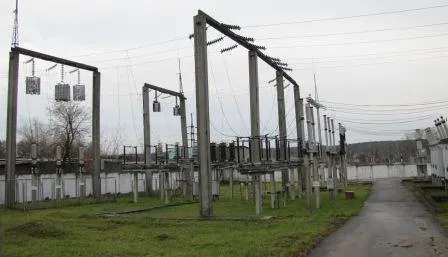

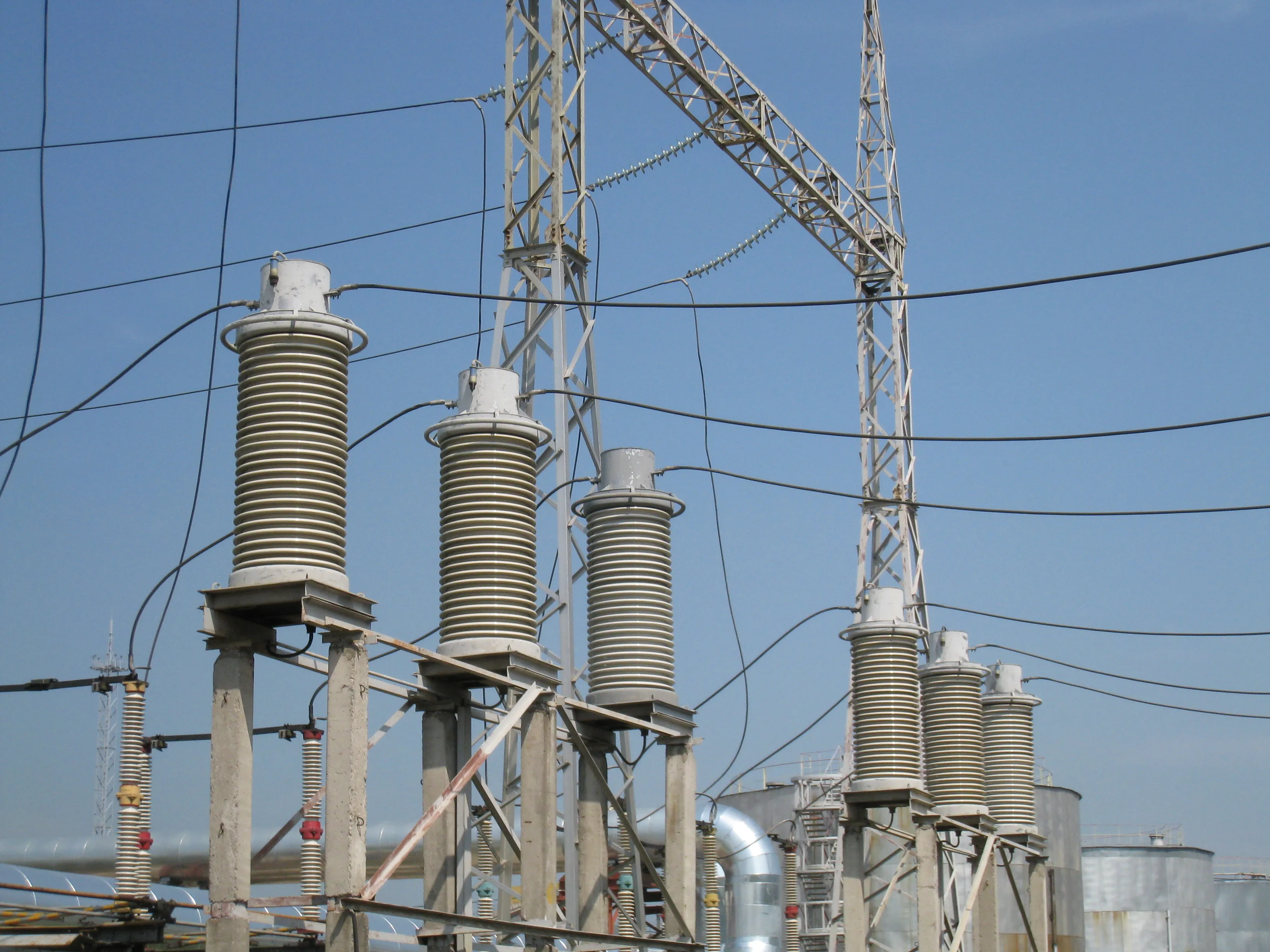

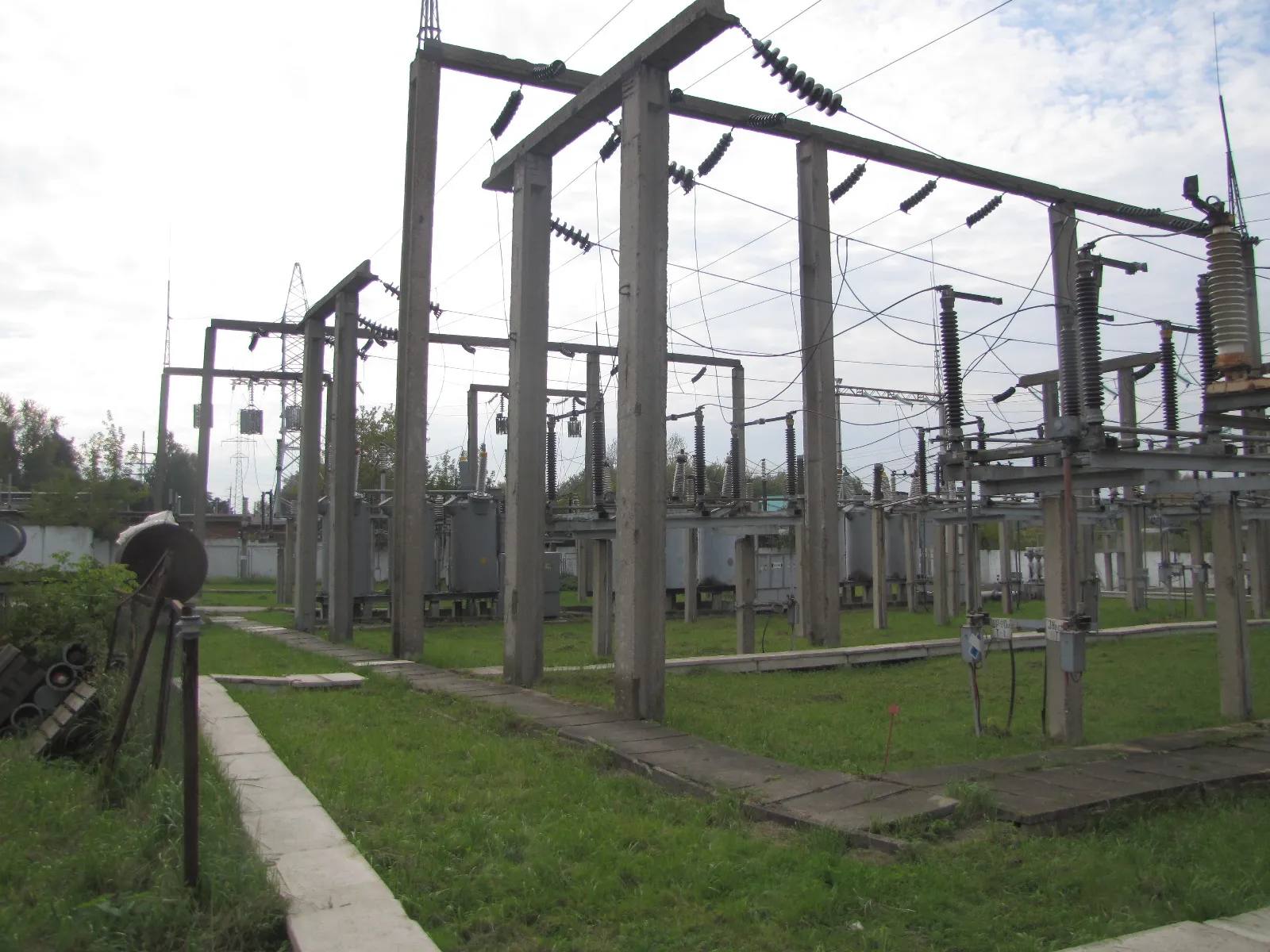

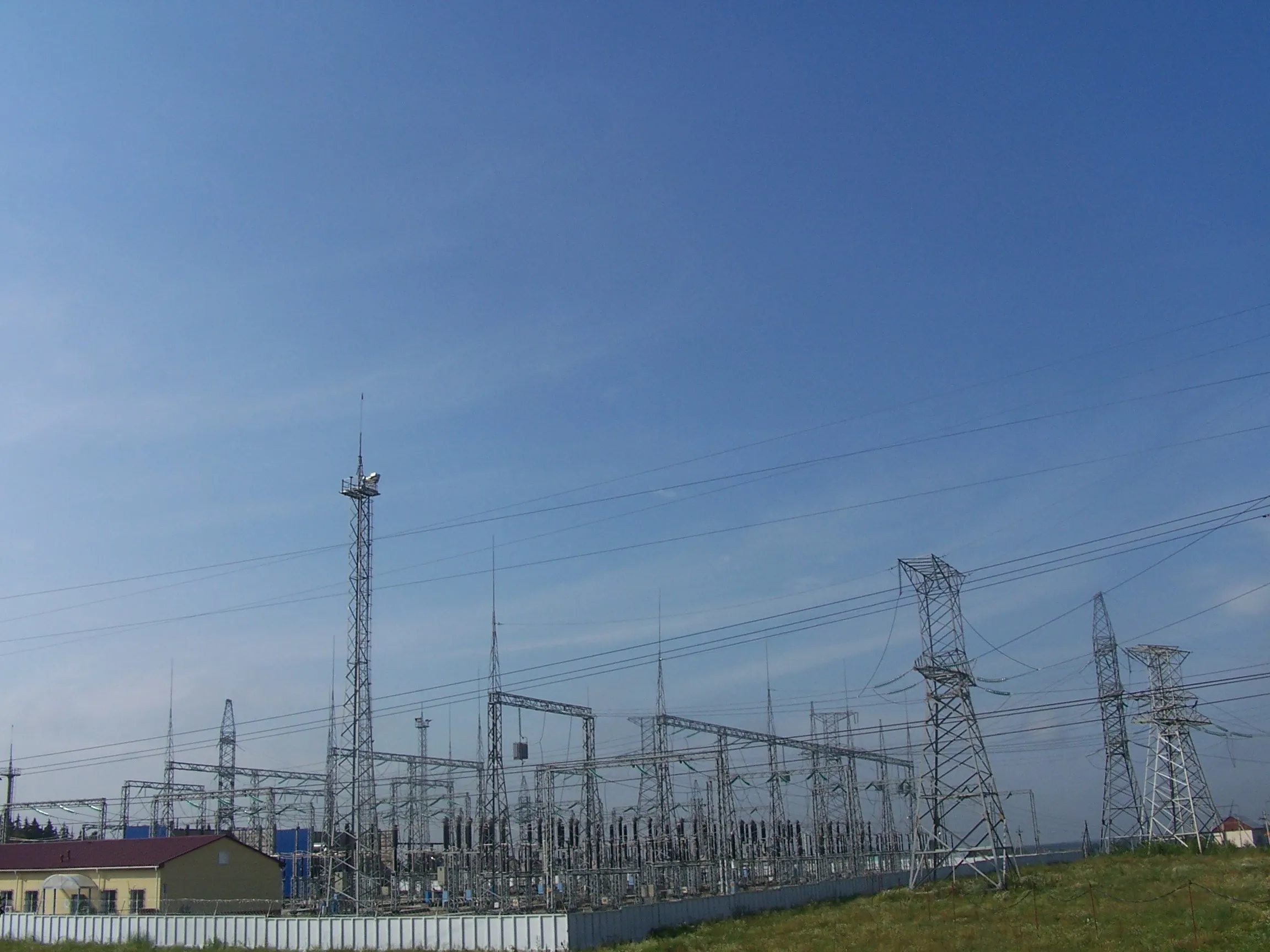

Галерея
[/]
