заказчик
Восстановление подключения ВЛ 220 кВ СУГРЭС
Местоположение
Свердловская область, РФ
Сроки проекта
2010
1

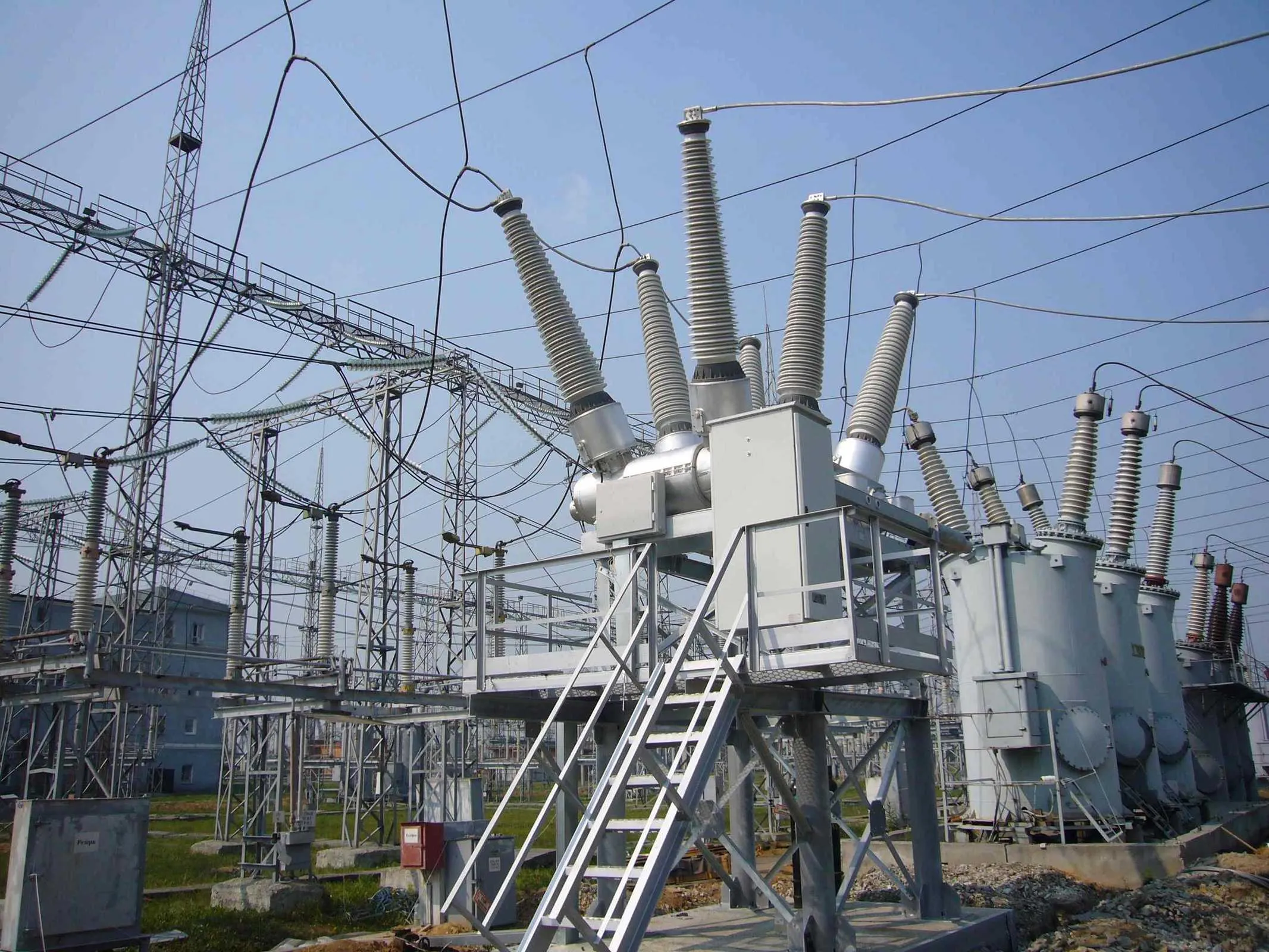

О проекте
Проект реконструкции объектов электросетевого комплекса был направлен на повышение надёжности электроснабжения и увеличение пропускной способности энергосистемы Среднего Урала. Реализация проекта обеспечила модернизацию существующих подстанций и линий электропередачи, а также улучшение перетоков мощности между энергоузлами.
В рамках проекта выполнена реконструкция ячеек 220 кВ на шести подстанциях: ПС 500 кВ «Южная», ПС 220 кВ «Песчаная», «Искра», «Сварочная», «Первоуральская» и «Калининская». Построена двухцепная ВЛ 220 кВ СУГРЭС–Сварочная протяжённостью 19 км, выполнено переустройство линий электропередачи напряжением 10, 110 и 220 кВ, а также восстановлено подключение ВЛ 220 кВ СУГРЭС–Калининская с сооружением новой ячейки № 14 на ПС «Калининская».
При реализации проекта применялись современные технологии реконструкции высоковольтных сетей, включая замену коммутационного оборудования, использование двухцепных линий, стальных многогранных опор и полимерных изоляторов, проводов с повышенной проводимостью, а также внедрение систем релейной защиты, автоматики, телемеханики и дистанционного управления. Для выполнения работ без длительного отключения потребителей использовались технологии шлейфового захода и поэтапного переключения линий.
Строительство велось в условиях действующей энергосистемы при необходимости согласования отключений с диспетчерскими службами и координации работ с операторами сетей. Дополнительными особенностями проекта стали сложный лесистый рельеф, климатические условия Среднего Урала, сжатые сроки реализации и повышенные требования к безопасности при работе на высоковольтных объектах.
ПРОЕКТНЫЕ ДОСТИЖЕНИЯ
Проект обеспечил надёжное подключение СУГРЭС к единой энергосистеме и повысил устойчивость электроснабжения Свердловской области
3
Ход строительства
Заключён договор между СТГ и ОАО «ФСК ЕЭС», разработан и согласован график отключений с диспетчерскими службами, проведены инженерные изыскания и топографическая съёмка, организованы строительные площадки на территории подстанций, обеспечен завоз материалов и техники (опоры, провода, изоляторы, оборудование для ячеек), а также проведён инструктаж персонала по технике безопасности при работах на ВЛ и подстанциях.
Этап 2. Реконструкция ячеек 220 кВ (апрель — май 2010 г.)

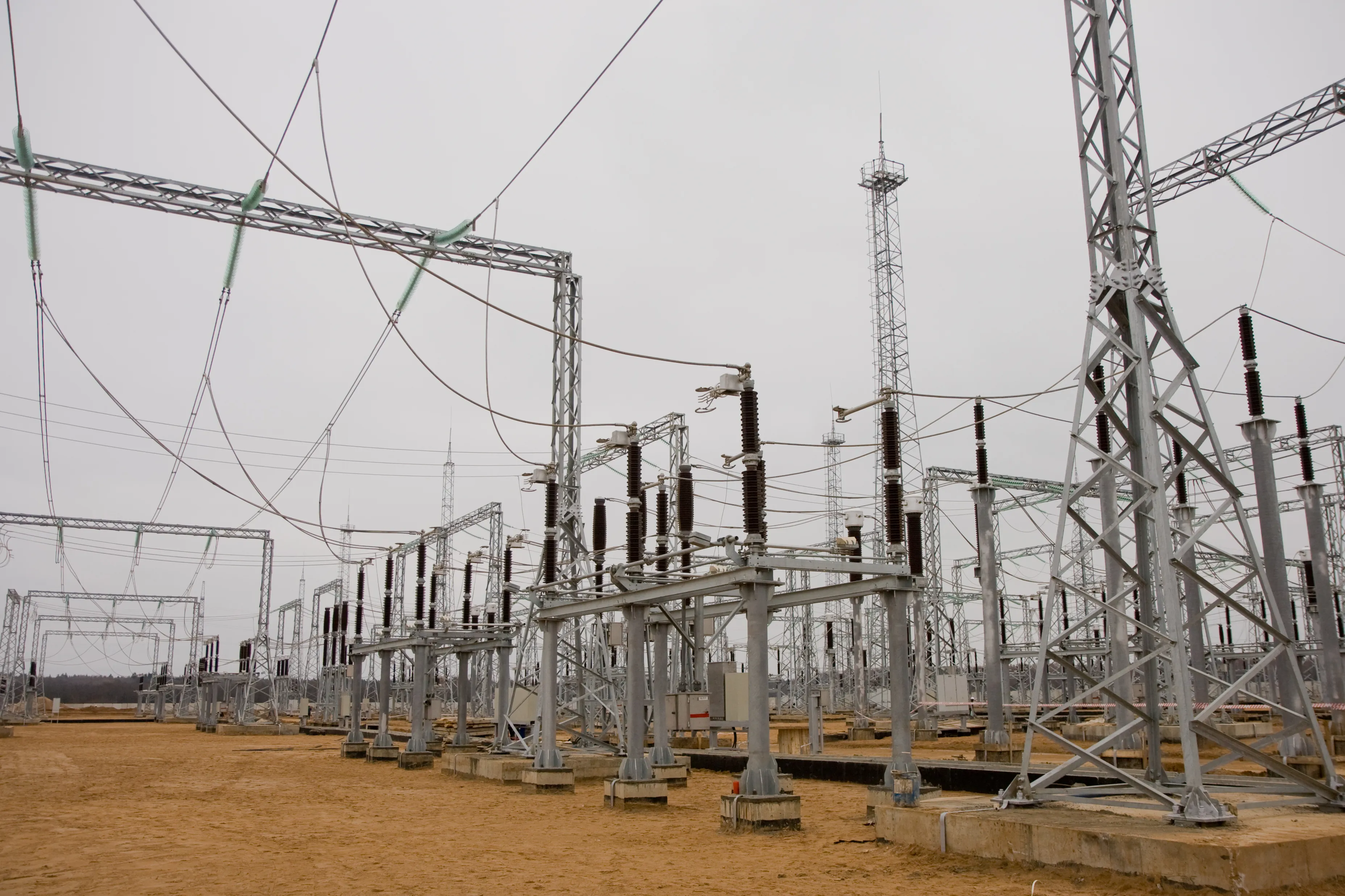

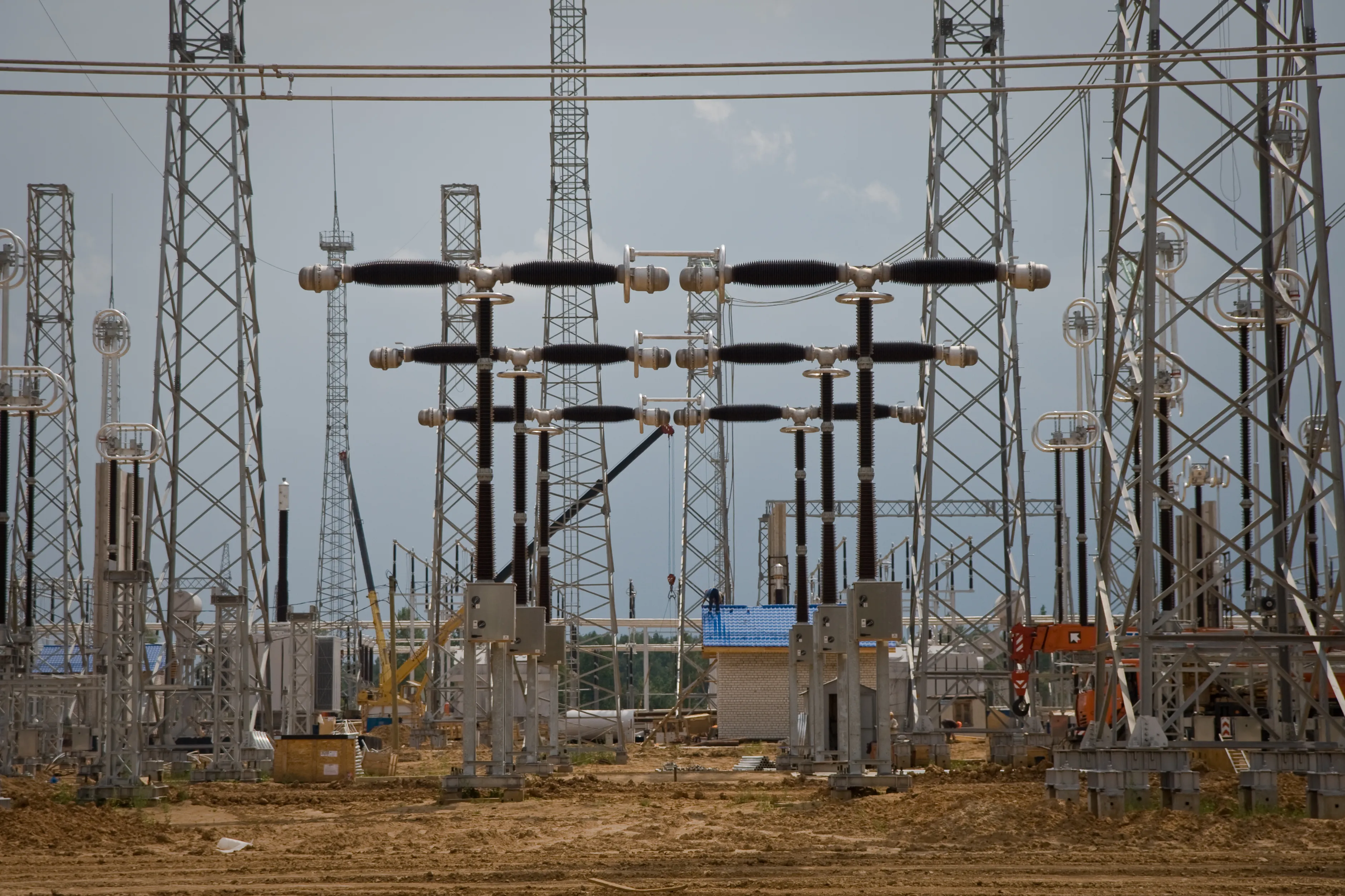

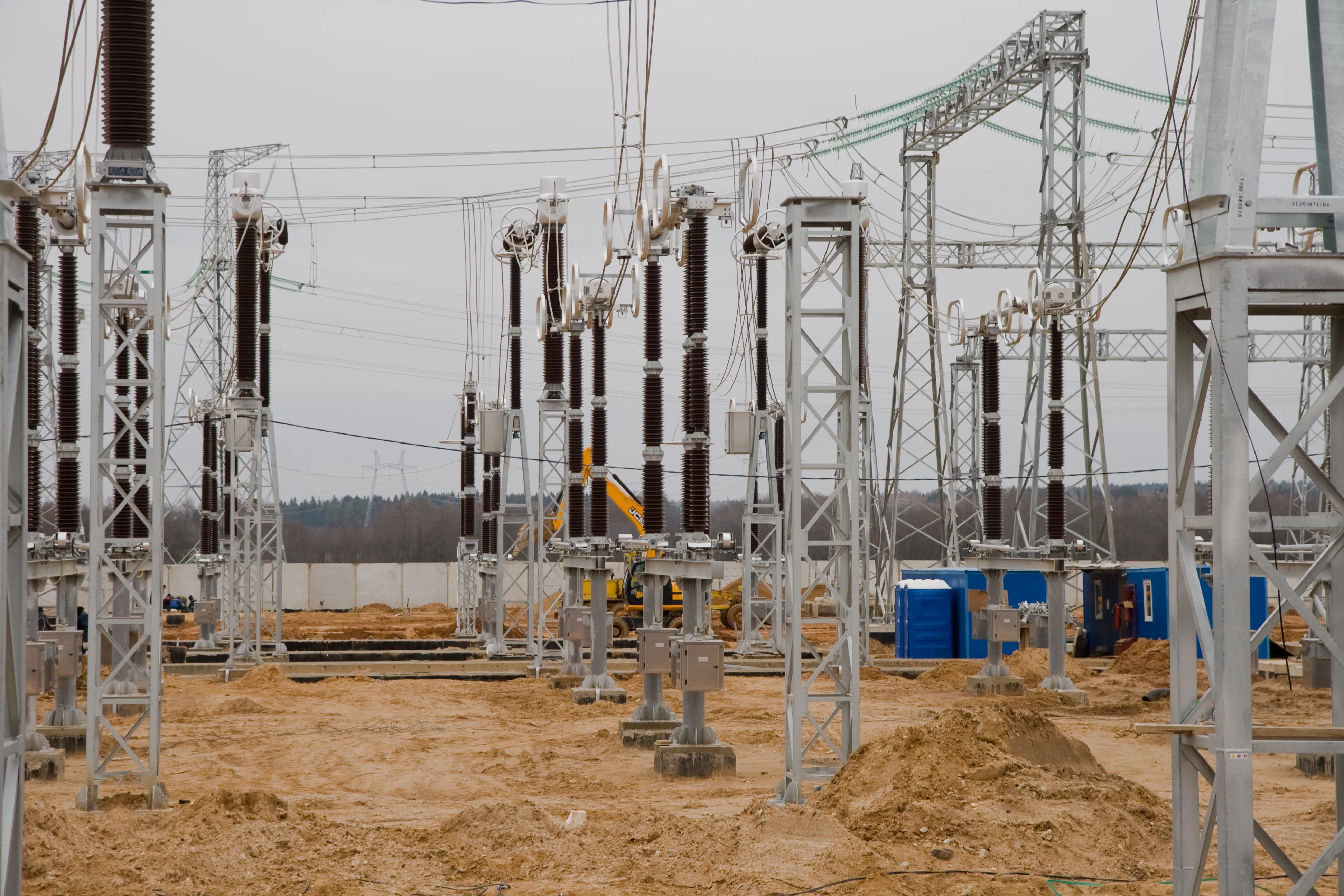

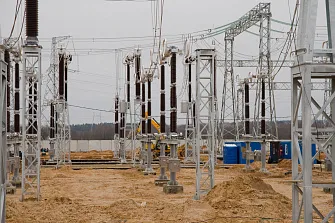

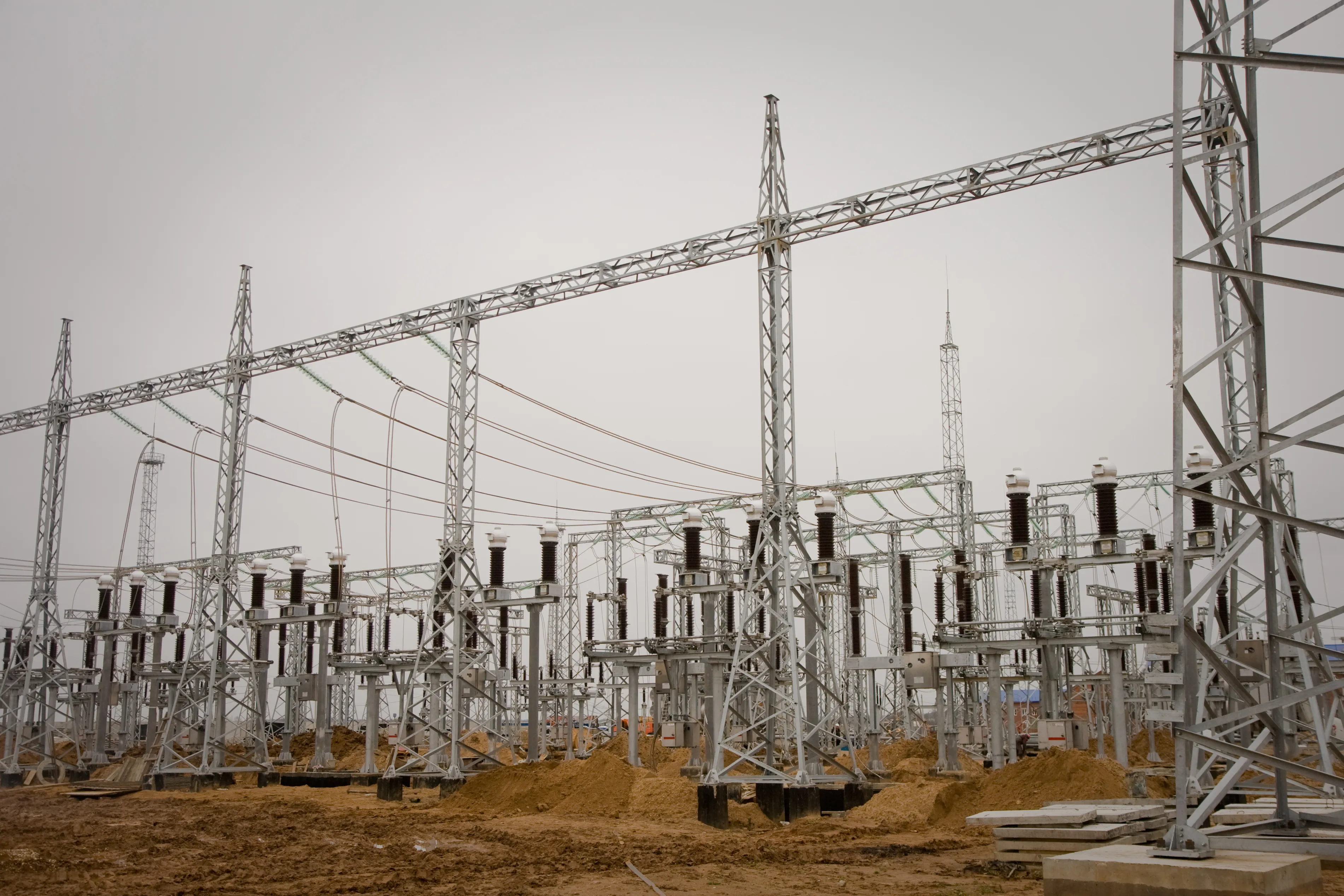

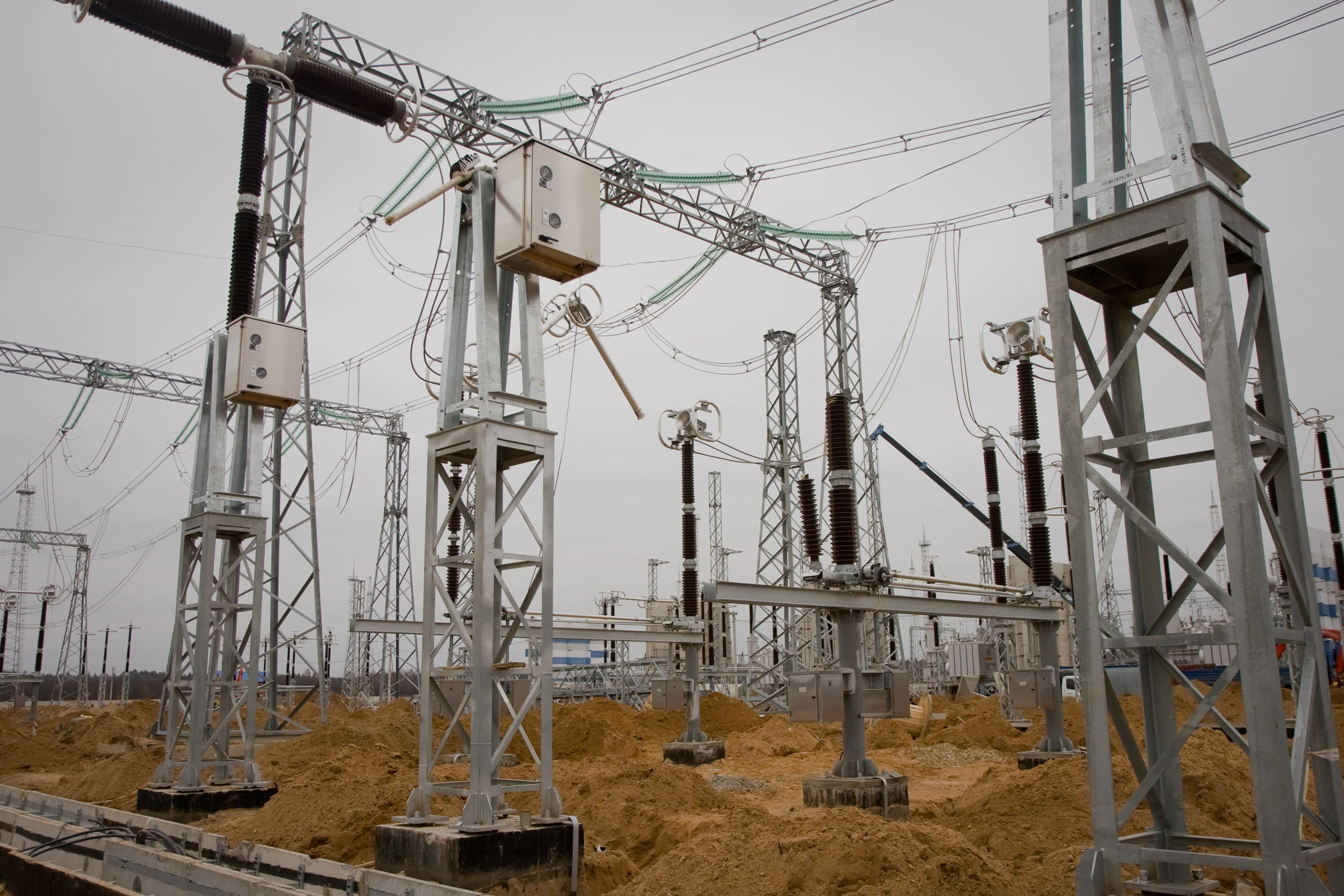

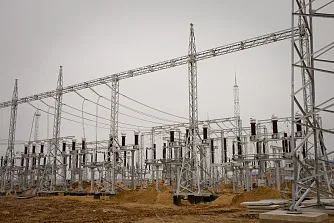

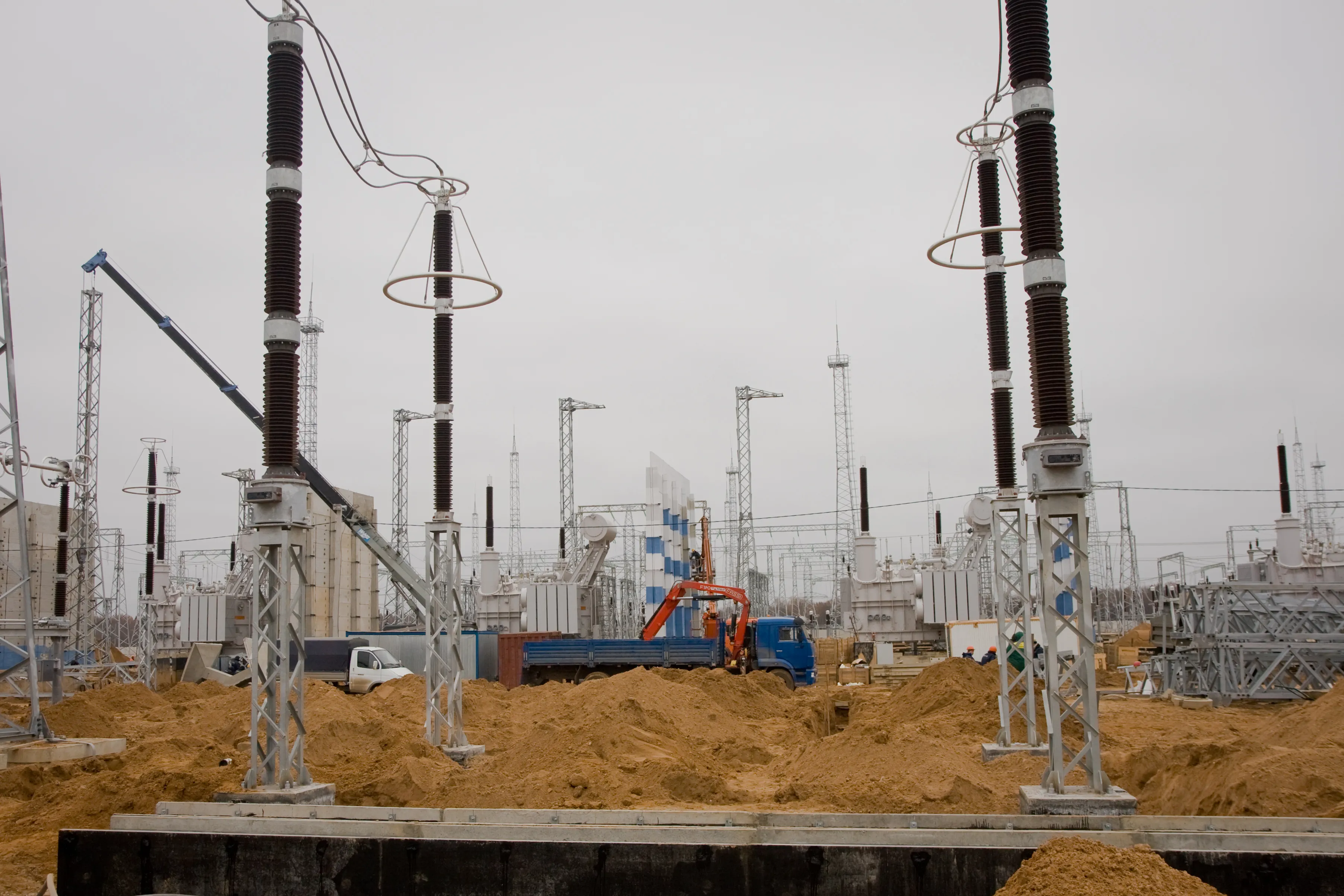

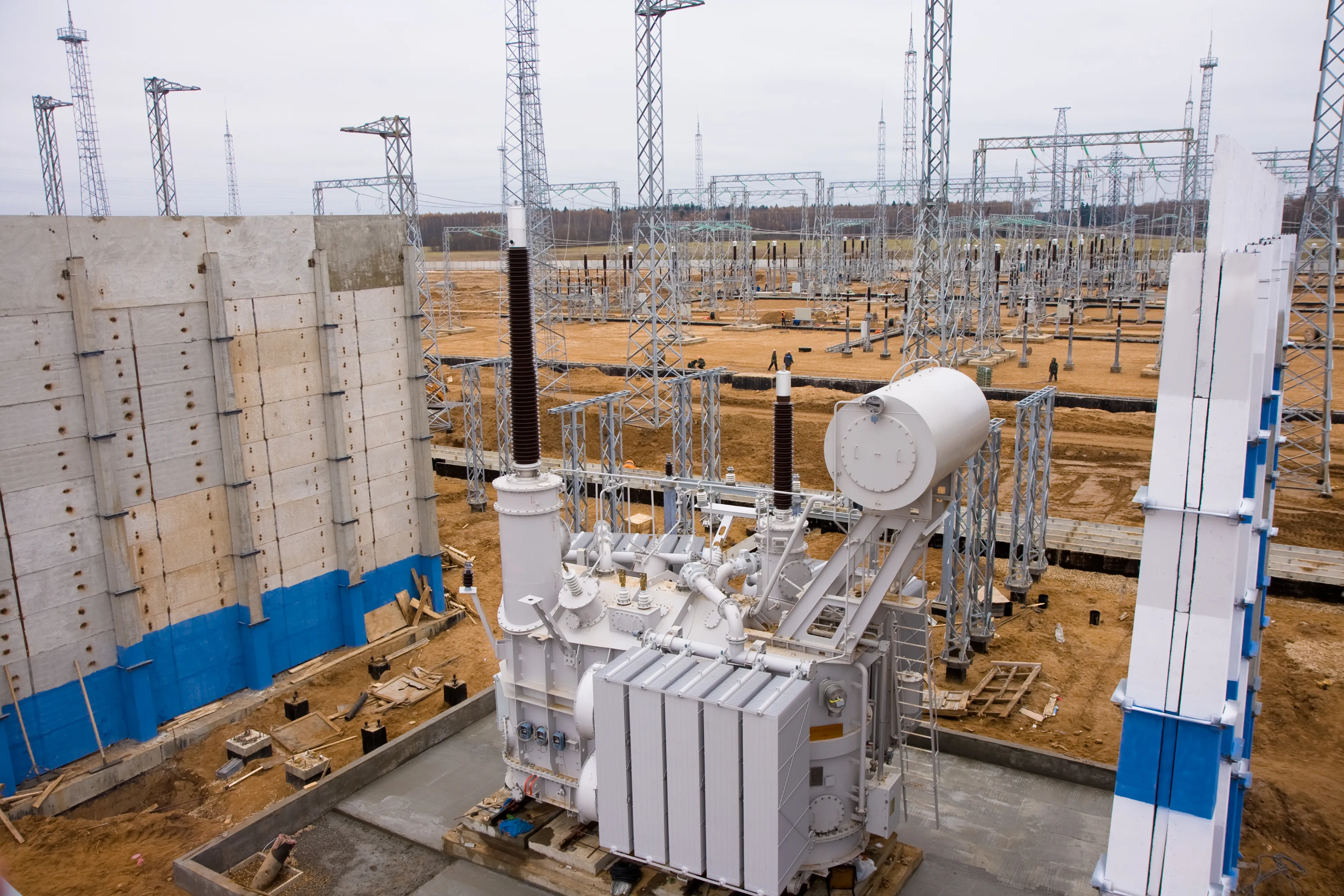

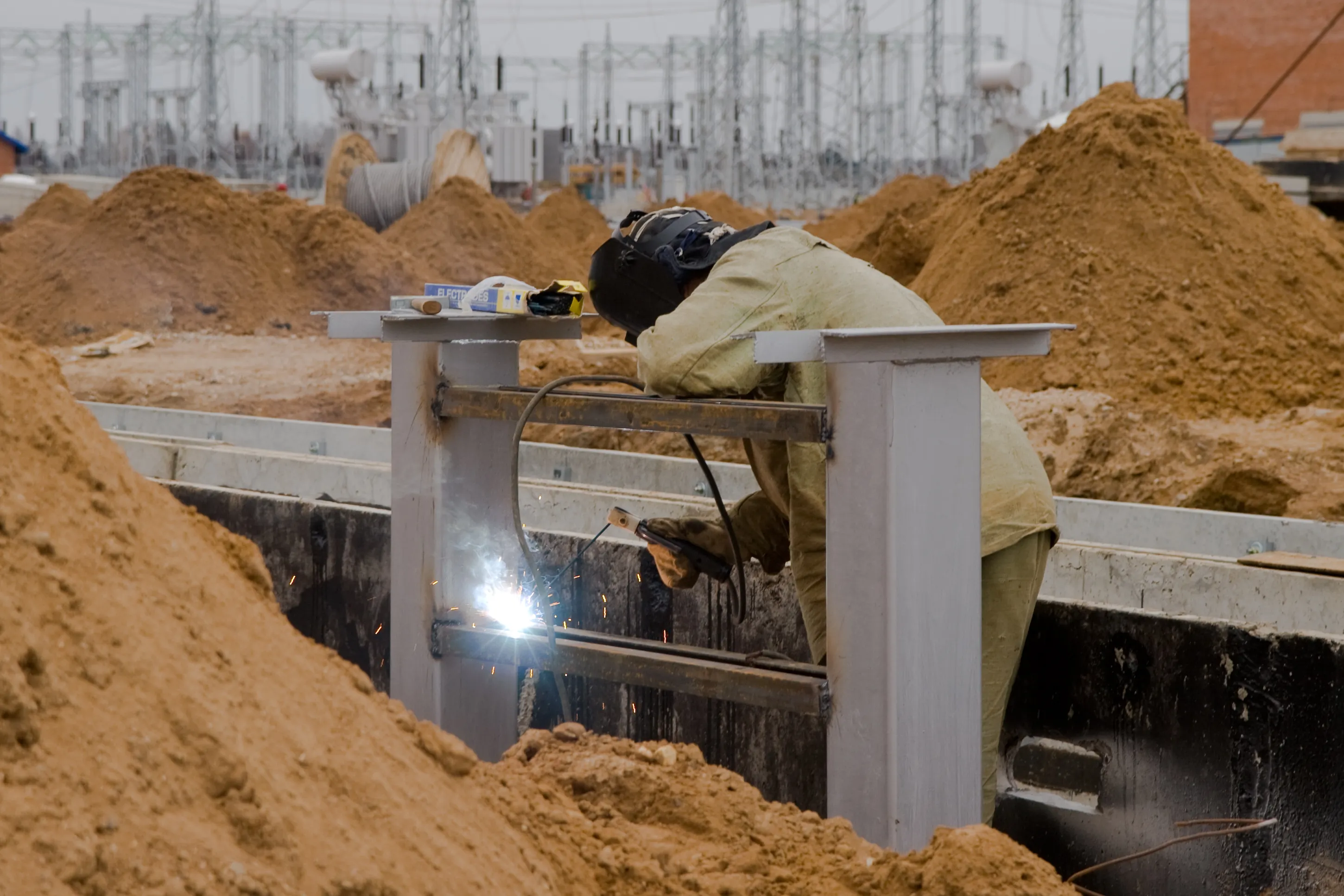

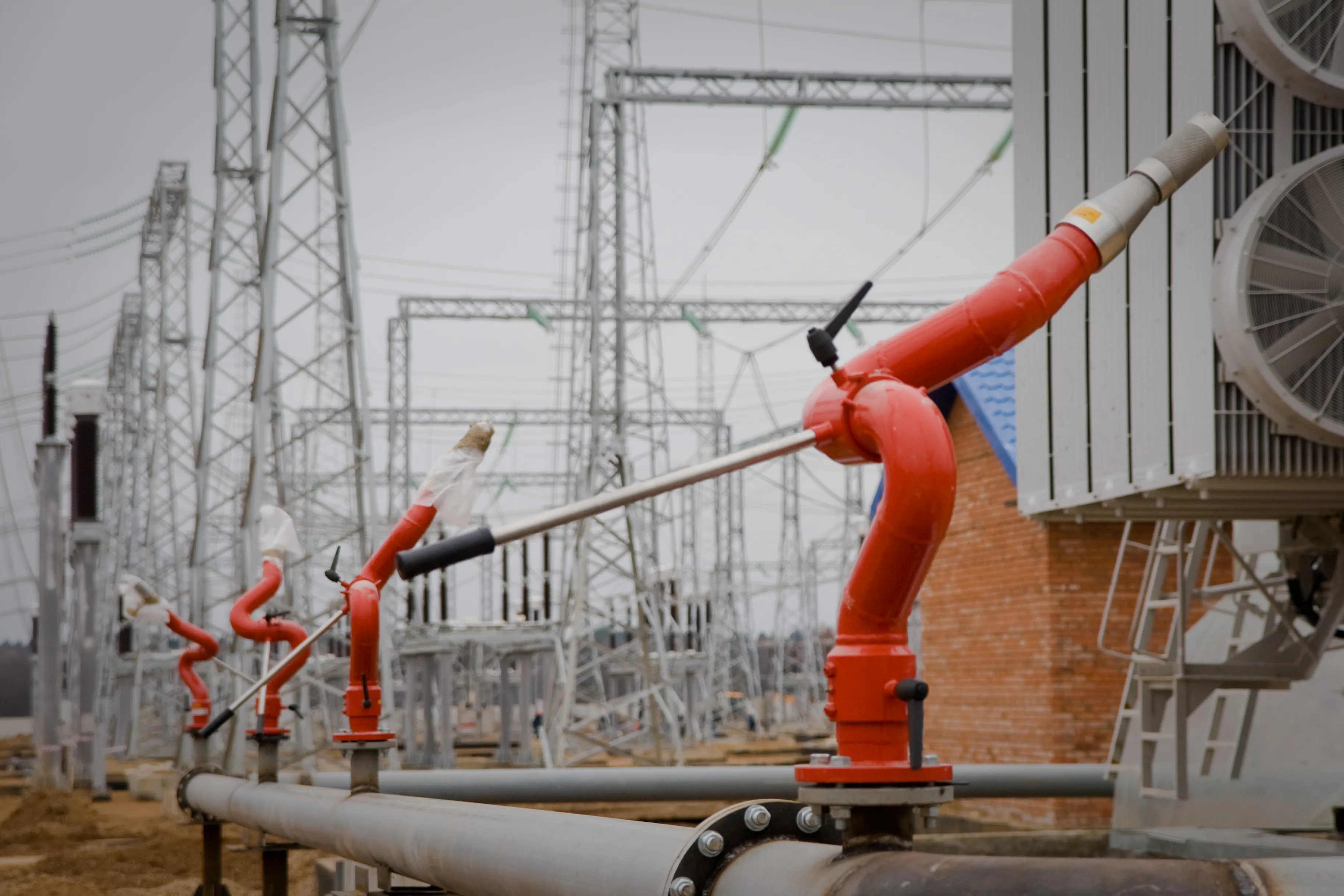

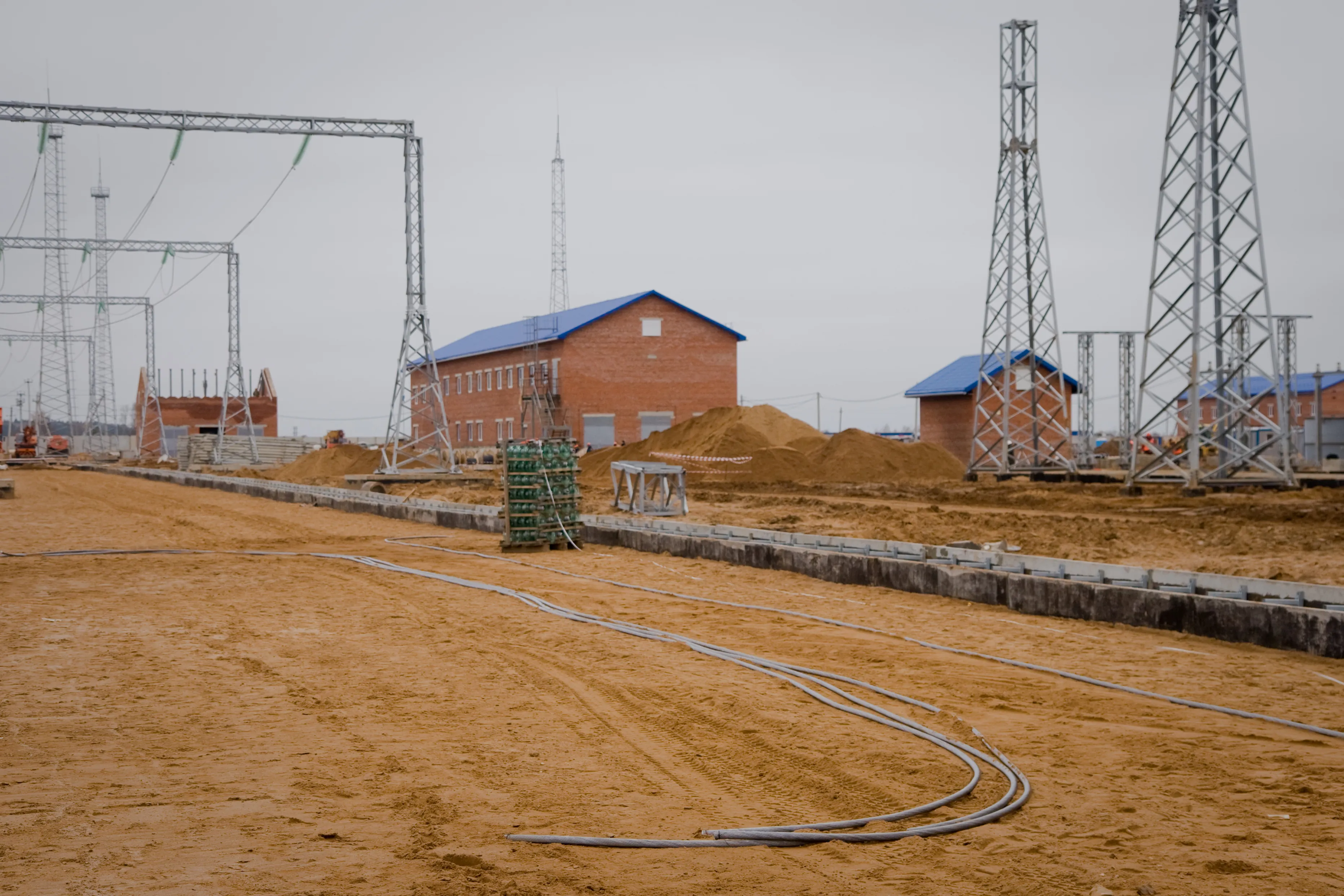

Выполнен демонтаж устаревшего оборудования на ПС 500 кВ «Южная», ПС 220 кВ «Песчаная», «Искра», «Сварочная», «Первоуральская» и «Калининская», смонтированы новые выключатели, разъединители, трансформаторы тока и напряжения, проложены вторичные цепи РЗА и телемеханики, проведены испытания изоляции и проверка работы защит, а также выполнена наладка систем управления и сигнализации.
Этап 3. Сооружение ВЛ 220 кВ СУГРЭС–Сварочная (май — июнь 2010 г.)

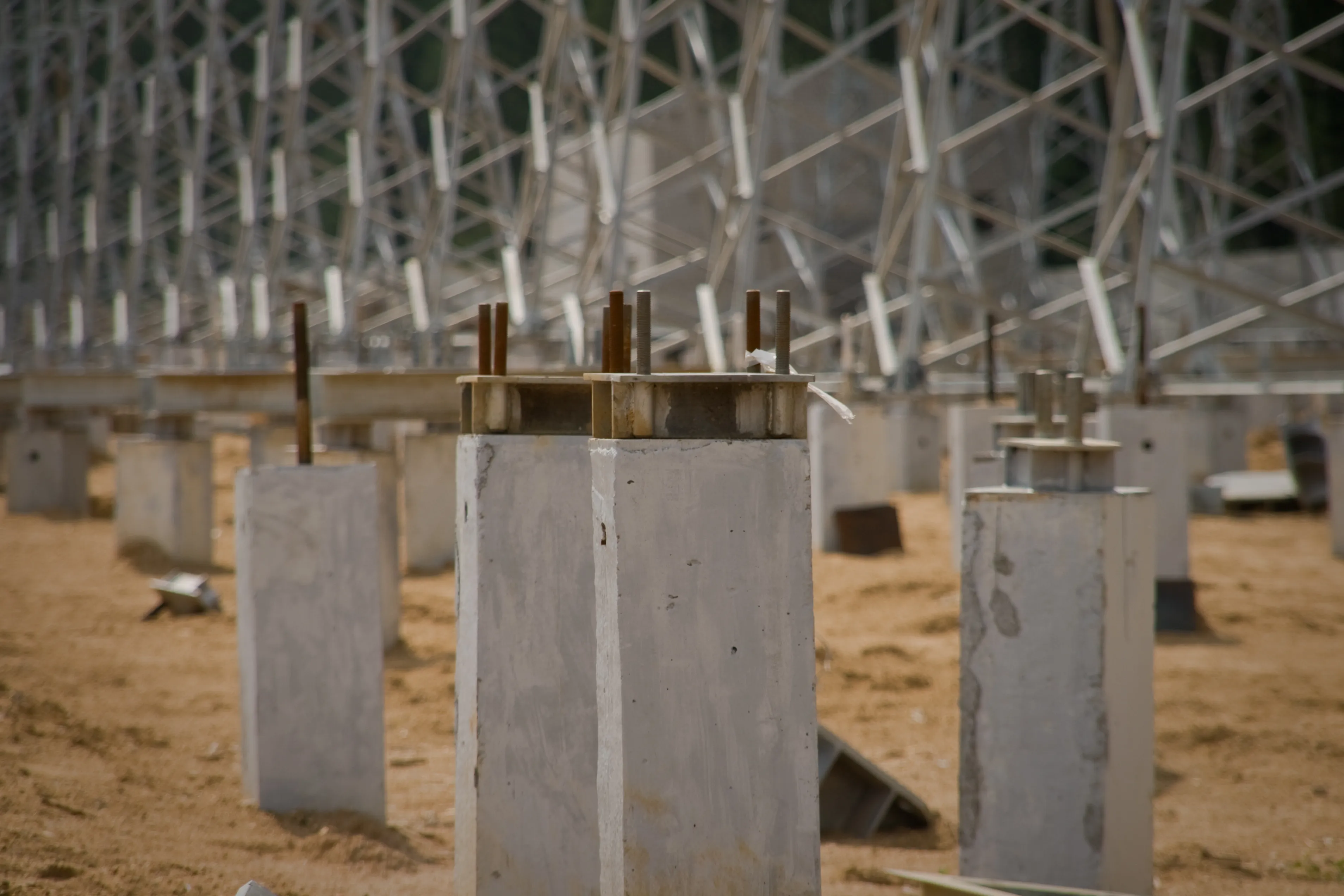

Выполнены разбивка трассы и установка пикетов, произведены рытьё котлованов и монтаж фундаментов под опоры, выполнены сборка и установка стальных многогранных опор, раскатка и натяжение проводов (алюминиево-стальных или из алюминиевых сплавов), установка полимерных изоляторов и арматуры, а также монтаж шлейфового захода на подходах к СУГРЭС.
Этап 4. Переустройство существующих ВЛ (июнь — июль 2010 г.)
Выполнено переустройство ВЛ 220 кВ в районе ПС «Сварочная», построены ВЛ 220 кВ СУГРЭС–Калининская, СУГРЭС–Сварочная-1 и −2, организована транзитная ВЛ 220 кВ ВТГРЭС–Песчаная–Калининская, выполнено переустройство ВЛ 110 кВ СУГРЭС–Школьная (посёлок Таватуй) и ВЛ 10 кВ СУГРЭС–Птицефабрика, переустроены ВЛ 220 кВ Искра-1 и Южная-1 ПС, а также восстановлено подключение ВЛ 220 кВ СУГРЭС–Калининская-1 в ячейку № 14 ПС «Калининская» с ликвидацией отпайки от ВЛ 220 кВ ВТГРЭС (Песчаная-1)–СУГРЭС.
Этап 5. Пусконаладочные работы и испытания (август 2010 г.)
Проведены индивидуальные испытания оборудования ячеек и ВЛ, выполнено комплексное опробование линий и подстанций под нагрузкой, проверены системы РЗА и телемеханики, осуществлён тепловизионный контроль контактных соединений и изоляторов, выполнены измерения сопротивления изоляции и заземления, а также обучен персонал заказчика работе с новым оборудованием.
Этап 6. Ввод в эксплуатацию (сентябрь 2010 г.)
Подписан акт сдачи-приёмки выполненных работ, осуществлено официальное включение реконструированных объектов в работу, достигнуты проектные параметры электроснабжения и проект завершён в установленные сроки.
